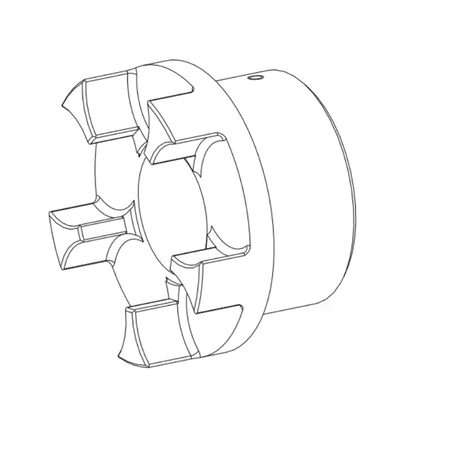

Nabe KTR ROTEX fertig bearbeitet

Kupplungshälften ROTEX von KTR, bereits bearbeitet und einbaufertig: mit zylindrischer Bohrung und Nut (von Ø19 bis Ø75), mit Bohrung für SAE-Wellen BB, C, CC und D, oder mit SAE-Verzahnung (16/32, 12/24 oder 8/16 DP) und DIN 5480 oder DIN 5482, je nach Ausführung. Es gibt die Größen 19 bis 90.

Die ROTEX ist eine elastische Klauenkupplung: zwei Naben und ein Zahnkranz aus Polyurethan in der Mitte, der das Drehmoment überträgt und Schwingungen sowie kleine Fluchtungsfehler aufnimmt. Für die komplette Kupplung kommen eine zweite Nabe, mit der Bohrung der anderen Welle, und der Zahnkranz derselben Größe in der passenden Härte (92 Sh A, 98 Sh A oder 64 Sh D) hinzu.

Wählen Sie Größe und Bohrung in der Liste; die Drehmoment- und Bohrungstabellen stehen im beigefügten Katalog.

Quelle: technischer Katalog KTR ROTEX, 2011.
