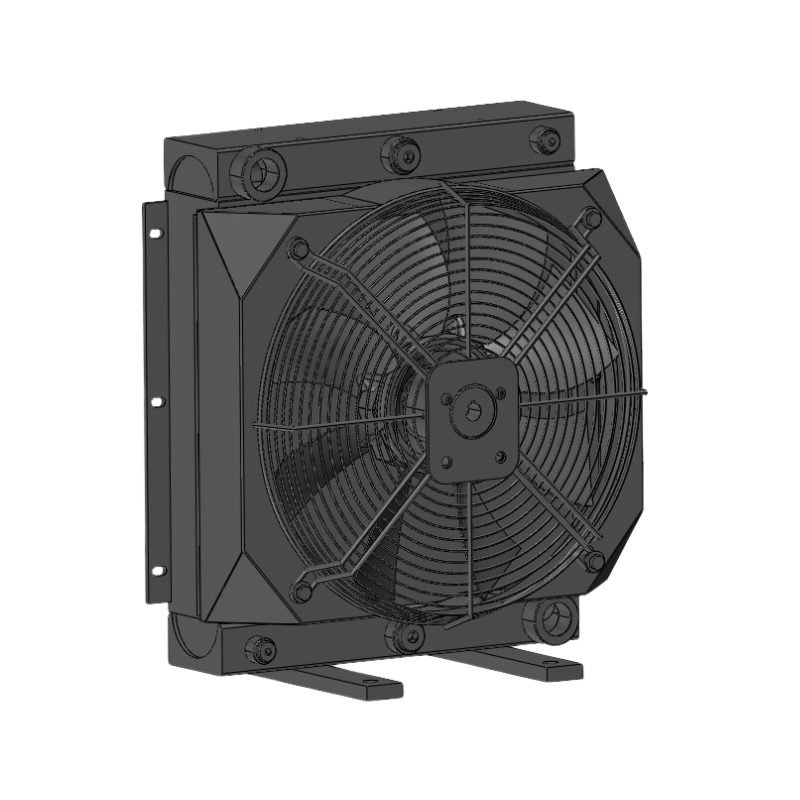

Luft-Öl-Kühler KTR OAC

Luft-Öl-Kühler KTR der Baureihe OAC, für Hydraulikaggregate und Industriemaschinen. Laut KTR-Katalog hält der Kühler 26 bar statisch und 14 bar dynamisch aus, mit Öl bis 110 °C.

• OAC400-03-4-A-0-0: Motor 0,37 kW, 4-polig, 230/400 V 50 Hz, Lüfter 380 mm, bis 200 l/min, ca. 29 kg;
• OAC600-03-4-A-0-0: Motor 0,75 kW, Lüfter 520 mm, bis 250 l/min, ca. 57 kg;
• OAC600M-03-4-A-0-0: gleich, in Marineausführung, seewasserbeständig;
• OAC900-03-6-A-0-0: Motor 2,2 kW, 6-polig, Lüfter 900 mm, bis 450 l/min, ca. 173 kg;
• OAC400-00-0-0-98: Kühler OAC400 ohne Motor.

Diese Ausführungen haben weder Bypass noch Schutzgitter. Berechnen Sie zur Auswahl die abzuführende Wärme und den Ölvolumenstrom; die Maße stehen in den beigefügten Zeichnungen.

Quelle: technischer Katalog KTR Hydraulic Components, 04/18.
