Rohrschellen für Hydraulikrohre

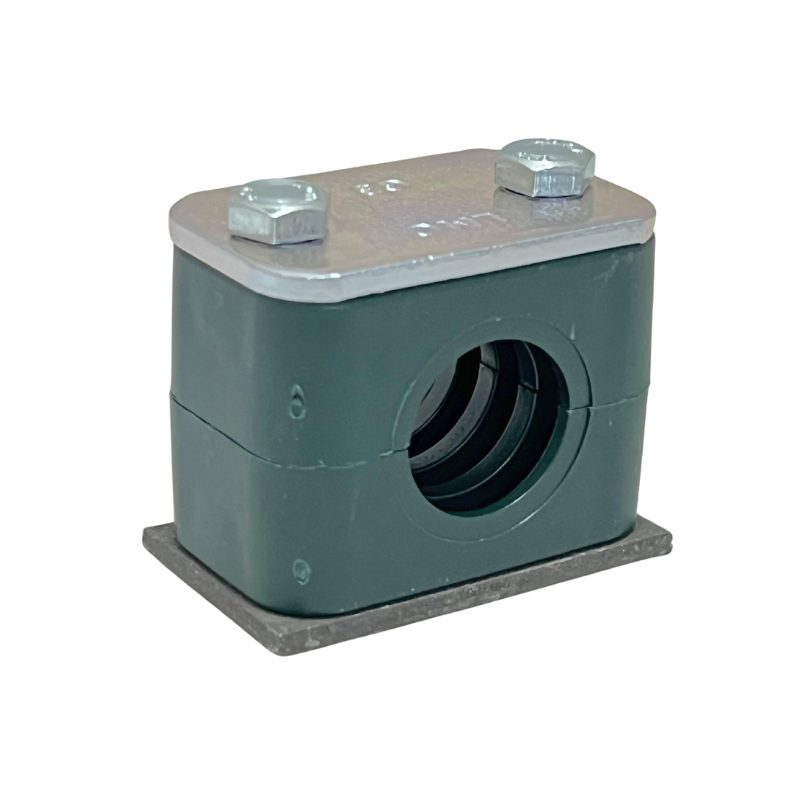

Komplette Rohrschelle zur Befestigung starrer Hydraulikrohre an der Maschinenstruktur, nach DIN 3015-1. Sie hält das Rohr und verringert Vibrationen und Geräusche, die auf die Struktur übertragen werden. Der Satz enthält die Schweißplatte aus Stahl, die beiden Klemmbacken und die Deckplatte mit den Schrauben.

Es gibt sie für Rohr mit 6, 8, 10, 12, 15, 16, 18, 20, 22, 25, 28, 30, 35, 38 und 42 mm Außendurchmesser.

Schweißen Sie bei der Montage zuerst die Platte auf einen Untergrund, der die Belastung aufnimmt; setzen Sie erst danach die untere Klemmbacke, das Rohr, die obere Klemmbacke und die Deckplatte ein und ziehen Sie die Schrauben an, ohne dass sich die beiden Hälften berühren. Messen Sie vor der Bestellung den Außendurchmesser des Rohrs.
