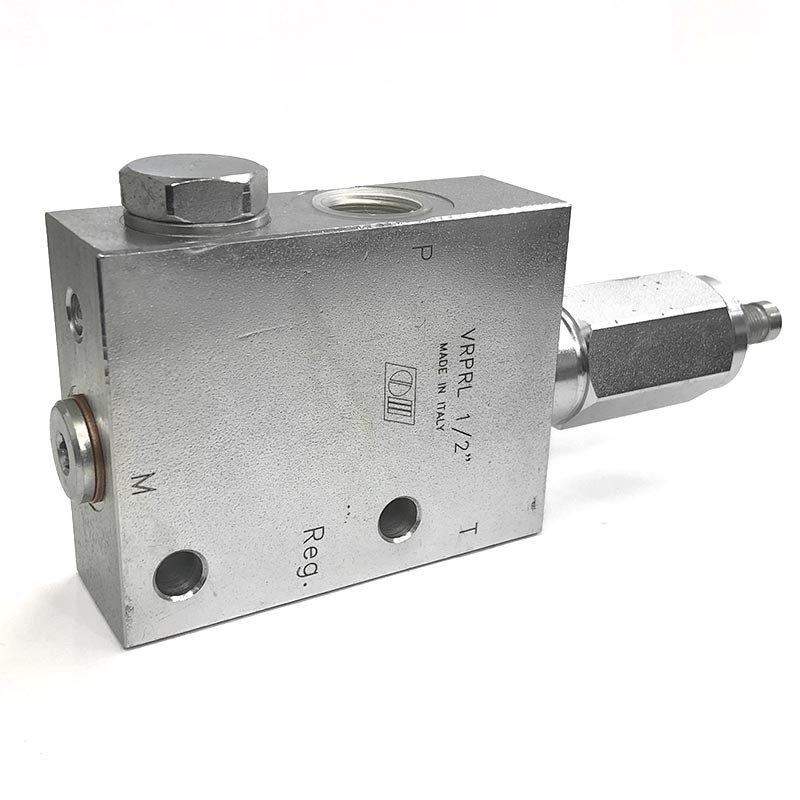

Druckminderventil Marchesini VRPRL, mit freiem Rücklauf

Das VRPRL leistet dasselbe wie das VRP, nämlich den Druck stromabwärts unabhängig vom Druck stromaufwärts konstant zu halten, hat aber ein eingebautes Rückschlagventil: das aus dem Zweig mit reduziertem Druck zurückfließende Öl strömt frei nach P. Es ist die richtige Wahl, wenn der vom Druckminderventil versorgte Verbraucher auch über dieses entlasten muss.

P wird an den Hauptkreislauf angeschlossen, Reg an den Zweig mit reduziertem Druck und T an den Tank; der Anschluss M nimmt ein Manometer auf.

• Gewinde: G 3/8 (V0705) und G 1/2 (V0707)
• Maximaler Volumenstrom: 30 l/min
• Maximaldruck: 350 bar
• Einstellbereiche: /060 von 10 bis 60 bar, /180 von 35 bis 180 bar

Mit /V im Code erfolgt die Einstellung über ein Handrad. Dichtungen aus NBR, Gehäuse aus verzinktem Stahl.

Quelle: Gesamtkatalog Oleodinamica Marchesini 2018.
