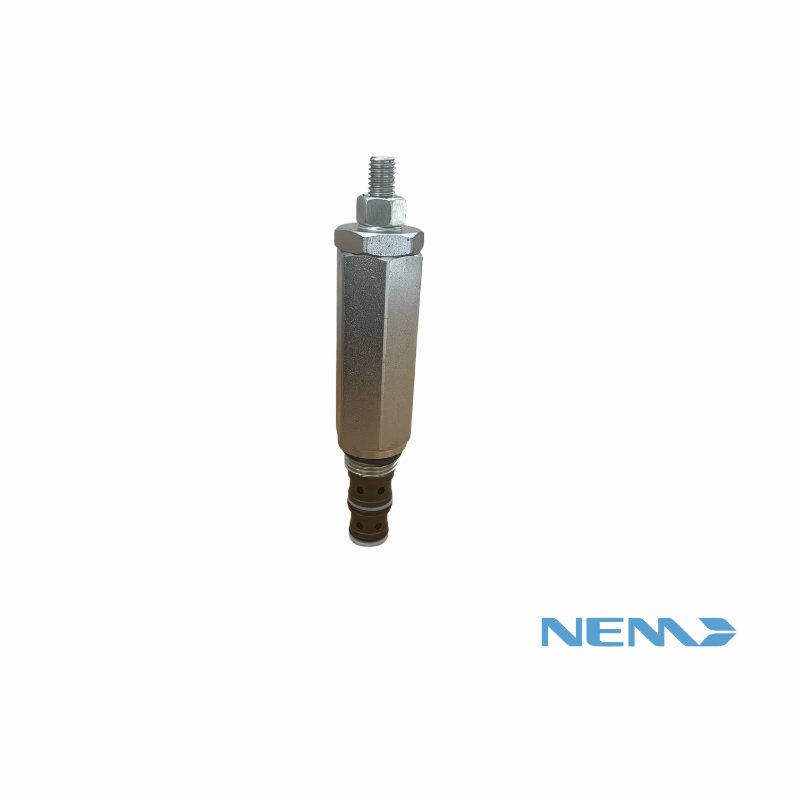

Direktgesteuertes Druckminderventil NEM (Patrone)

Direktgesteuertes Druckminderventil NEM, als 3-Wege-Patrone. Es hält am Ausgangsweg einen niedrigeren und einstellbaren Druck als in der Hauptleitung, zur Versorgung eines Kreislaufzweigs, einer Vorsteuerung oder eines Verbrauchers, der nicht den vollen Druck erhalten darf.

• 0122110000 (CT-122): Patrone SAE 08, Bohrung 8-3, Einstellung 5 bis 50 bar, bis 10 l/min;
• 0123210000 (CT-123): Patrone SAE 10, Bohrung 10-3, Einstellung 15 bis 55 bar (werkseitig 50 bar), bis 30 l/min;
• 0123230000 (CT-123): Patrone SAE 10, Bohrung 10-3, Einstellung 30 bis 150 bar (werkseitig 140 bar), bis 30 l/min.

Laut NEM-Katalog hält Weg 2 bis 350 bar aus und Weg 3, mit dem Tank verbunden, maximal 1 bar; die Ausführung SAE 08 hat keine Entlastungsfunktion. Prüfen Sie vor der Bestellung die Bohrung des Blocks und den Einstellbereich.

Quelle: technischer Katalog NEM Mechanical and Electrical Cartridge Valves, DT001GB001 IR00, 14.11.
