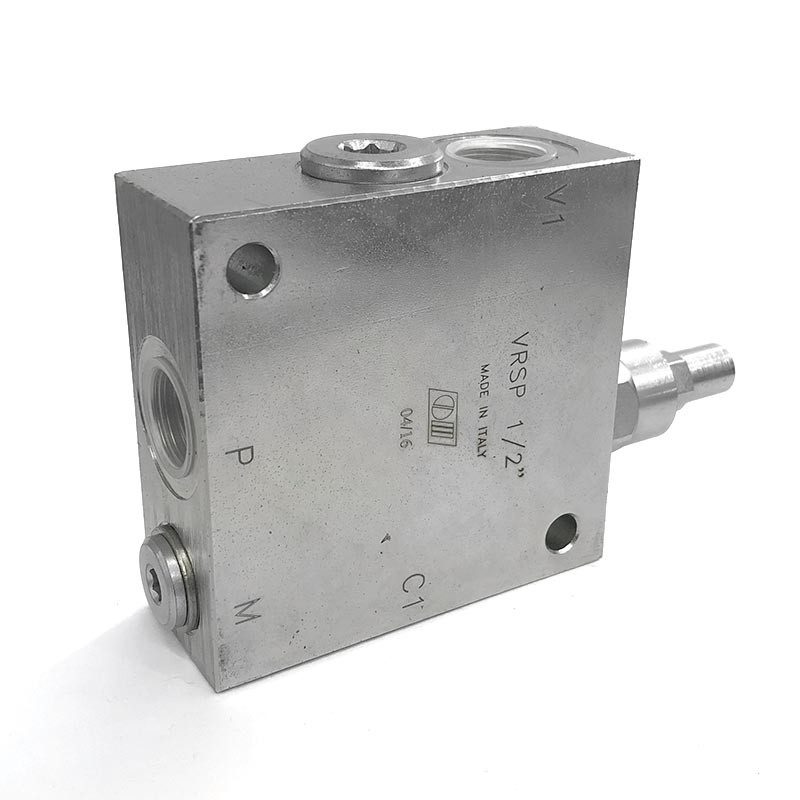

Eilgangschaltung VRSP

Das VRSP gewinnt das Öl zurück, das aus der Stangenseite des Zylinders austritt, und leitet es zur Bodenseite, wo es sich zum Pumpenförderstrom addiert. Der Zylinder fährt schneller aus, solange er keinen Widerstand findet. Erreicht der Druck auf der Bodenseite den eingestellten Wert, leitet das Ventil das Öl der Stangenseite zum Tank, und der Kreislauf kehrt mit der vollen Kraft zum Normalbetrieb zurück.

Der Druck, bei dem die Regeneration abschaltet, hängt nur vom Druck auf der Bodenseite des Zylinders ab.

• Anschlüsse: C1 an die Stangenseite, V1 an die Versorgung, P an die Bodenseite und die Versorgung, M bei Bedarf an ein Manometer
• 1/2" (V1220): 60 l/min, Regeneration von 50 bis 100 bar, Vorsteuerverhältnis 1:4,5
• 3/4" (V1230): 95 l/min, Regeneration von 60 bis 110 bar, Verhältnis 1:5,5
• Maximaldruck: 350 bar
• Gehäuse aus verzinktem Stahl, Innenteile aus gehärtetem und geschliffenem Stahl, Dichtungen aus NBR

Quelle: Gesamtkatalog Oleodinamica Marchesini 2025, Datenblatt 14.1 VRSP.
