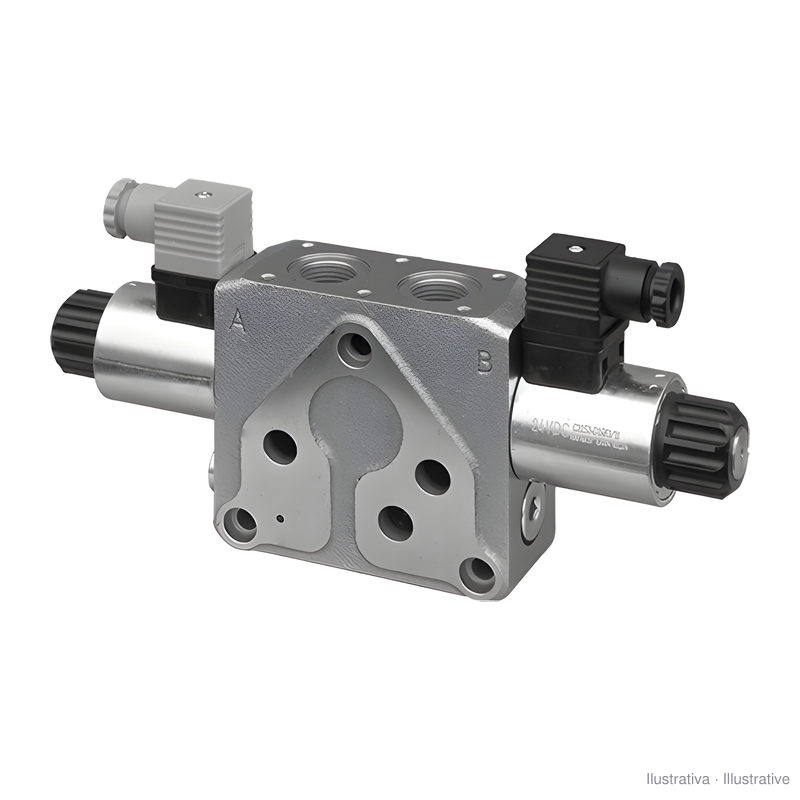

Wegeventilsektion Duplomatic BLS6

Arbeitsmodul für das Sektionswegeventil Duplomatic BLS6, mit proportionaler Betätigung und Load Sensing. Jede Sektion hat eine Druckwaage am Eingang, die den Volumenstrom unabhängig von der Last konstant hält, und wird von den anderen Funktionen nicht beeinflusst, solange die Pumpe ausreichend Volumenstrom liefert. Sie wird zwischen Eingangsplatte und Endplatte montiert; das Wegeventil nimmt bis zu 8 Sektionen auf.

• Ausgänge A und B: 1/2" BSP
• Maximaldruck in A und B: 300 bar (Serie 12) oder 315 bar (Serie 21)
• Maximaler Volumenstrom pro Sektion: 45 l/min; für größere Volumenströme gibt es die Schaltschieber SA60 und SC60
• Spulen 12 V DC (D12) oder 24 V DC (D24), mit Stecker EN 175301-803 (K1); Dichtungen FPM

Im Code steht PC für geschlossene Mitte und PA für offene Mitte; SA und SC sind Schaltsektionen. Die Zahlen sind die maximalen Volumenströme in A und B, in l/min. CH bedeutet Handhebel. Prüfen Sie den vollständigen Code der zu ersetzenden Sektion, einschließlich Zusätzen wie A476.

Quelle: technischer Katalog Duplomatic BLS6 Serie 12, Version 44 150/117 ED; technischer Katalog Duplomatic BLS6 Serie 21, Version 44 150/124 ED.
