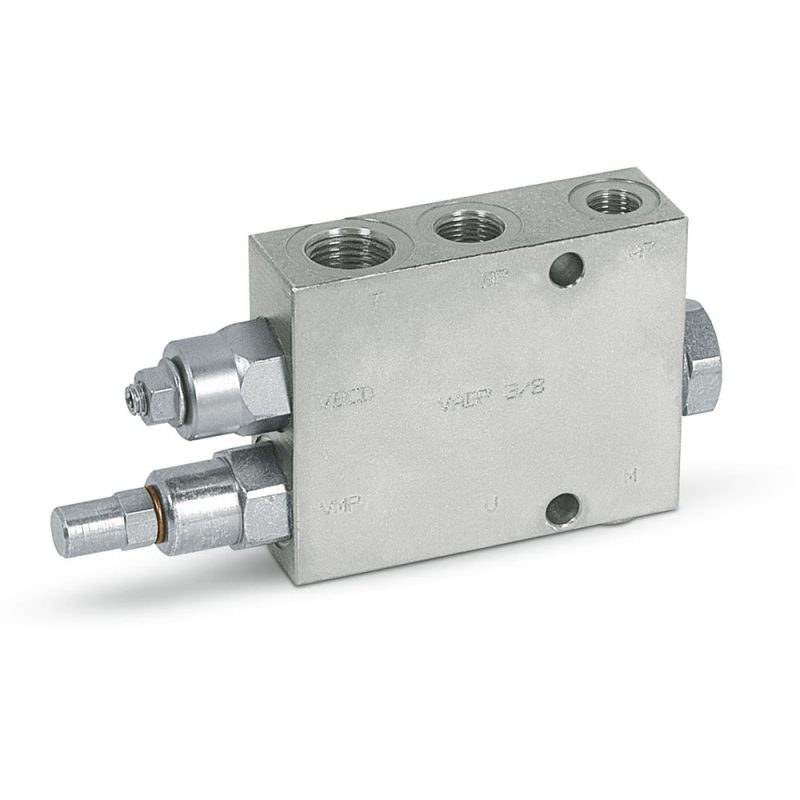

Valvola di esclusione alta-bassa VABP

In un circuito alimentato da due pompe in parallelo, la VABP manda al serbatoio la pompa di portata maggiore quando la pressione raggiunge il valore regolato. Da quel momento l'attuatore lavora solo con la pompa di portata minore, a pressione più alta, e consuma meno energia.

• Collegamenti: BP alla pompa di portata maggiore, AP a quella di portata minore, T al serbatoio, U all'utilizzo, M al manometro (tappata di serie)
• V0512 (3/8"): AP G1/4, BP e U G3/8, T G1/2; portate massime AP 15, BP 30 e T 40 l/min
• V0513 (1/2"): AP G3/8, BP e U G1/2, T G3/4; AP 25, BP 45 e T 65 l/min
• V0514 (3/4"): AP G1/2, BP e U G3/4, T G1; AP 30, BP 80 e T 100 l/min
• Pressione massima: 350 bar; molle di serie: BP da 20 a 80 bar, AP da 50 a 350 bar (da 50 a 330 bar nella 3/4")
• Corpo in acciaio zincato, parti interne in acciaio temprato e rettificato, guarnizioni in NBR

Fonte: catalogo tecnico Oleodinamica Marchesini, sezione 10 Valvole di esclusione.
