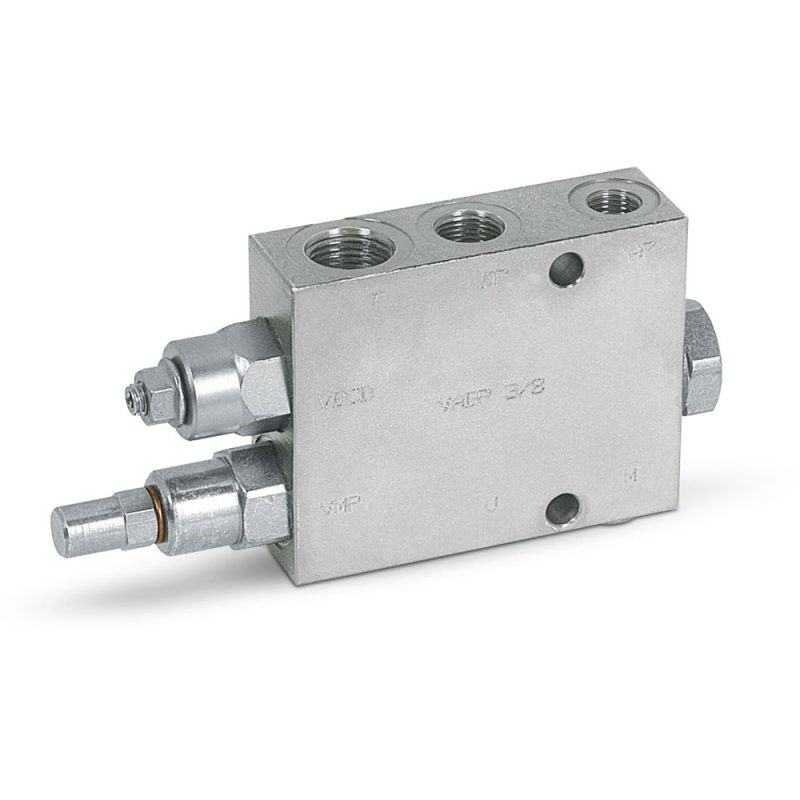

Hoch-Niederdruck-Umschaltventil VABP

In einem Kreislauf mit zwei parallel arbeitenden Pumpen schaltet das VABP die Pumpe mit dem größeren Volumenstrom zum Tank, sobald der Druck den eingestellten Wert erreicht. Ab dann arbeitet der Verbraucher nur mit der Pumpe mit dem kleineren Volumenstrom, bei höherem Druck, und verbraucht weniger Energie.

• Anschlüsse: BP an die Pumpe mit größerem Volumenstrom, AP an die mit kleinerem, T an den Tank, U an den Verbraucher, M an das Manometer (werkseitig verschlossen)
• V0512 (3/8"): AP G1/4, BP und U G3/8, T G1/2; maximale Volumenströme AP 15, BP 30 und T 40 l/min
• V0513 (1/2"): AP G3/8, BP und U G1/2, T G3/4; AP 25, BP 45 und T 65 l/min
• V0514 (3/4"): AP G1/2, BP und U G3/4, T G1; AP 30, BP 80 und T 100 l/min
• Maximaldruck: 350 bar; Standardfedern: BP von 20 bis 80 bar, AP von 50 bis 350 bar (50 bis 330 bar bei 3/4")
• Gehäuse aus verzinktem Stahl, Innenteile aus gehärtetem und geschliffenem Stahl, Dichtungen aus NBR

Quelle: technischer Katalog Oleodinamica Marchesini, Abschnitt 10 Valvole di esclusione.
