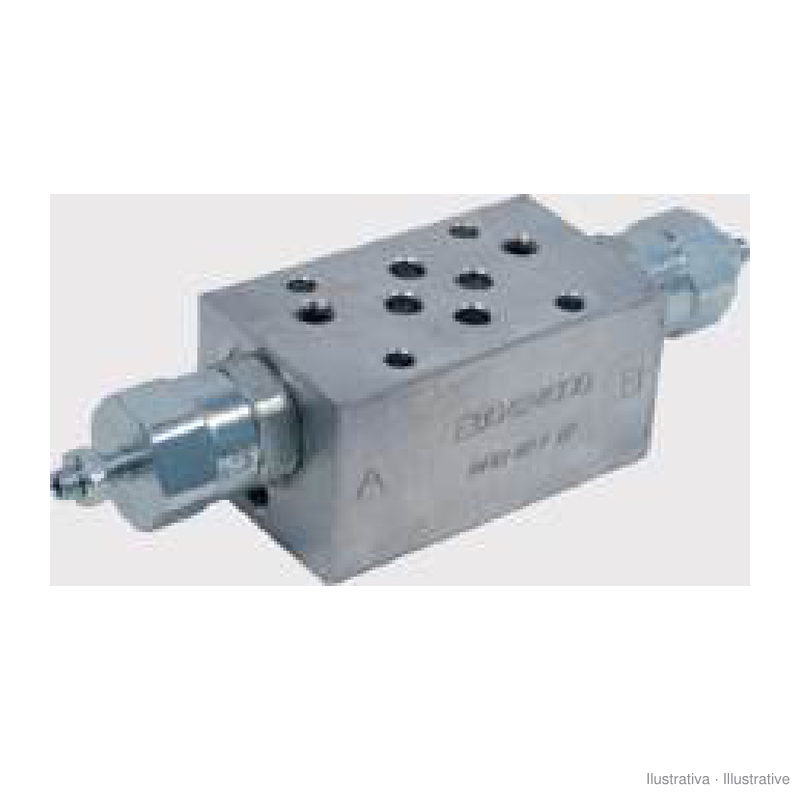

Zwischenplatte NG6 (CETOP 3) Hydronit E60424000 für Druckbegrenzungsventile VMDC20

Sandwichplatte Hydronit NG6 (CETOP 3) der Familie E6042400*, vorbereitet für die Aufnahme von Druckbegrenzungsventilen VMDC20. Sie wird im Stapel unter dem Magnetventil CETOP 3 montiert, bei den Mini-Aggregaten PPC, und ergänzt den Kreislauf um die Druckbegrenzung in den Leitungen A und/oder B, ohne separaten Block.

Laut Hydronit-Katalog PPC arbeiten die Sandwichplatten dieser Familie bis 350 bar und 20 l/min, mit Öl von -20 bis +80 °C, und werden mit 4 Schrauben M5 der Festigkeitsklasse 10.9 oder höher befestigt, angezogen mit 5 Nm. Die Ausführungen mit Druckbegrenzungsventilen sind E60424001 (A und B), E60424002 (nur A) und E60424003 (nur B).

Fragen Sie vor der Bestellung bei uns nach, ob die Druckbegrenzungsventile VMDC20 montiert geliefert werden, in welchen Leitungen sie wirken und welche Höhe im Stapel verfügbar ist.

Quelle: technischer Katalog Hydronit PPC, Version PPC 2017/1.
