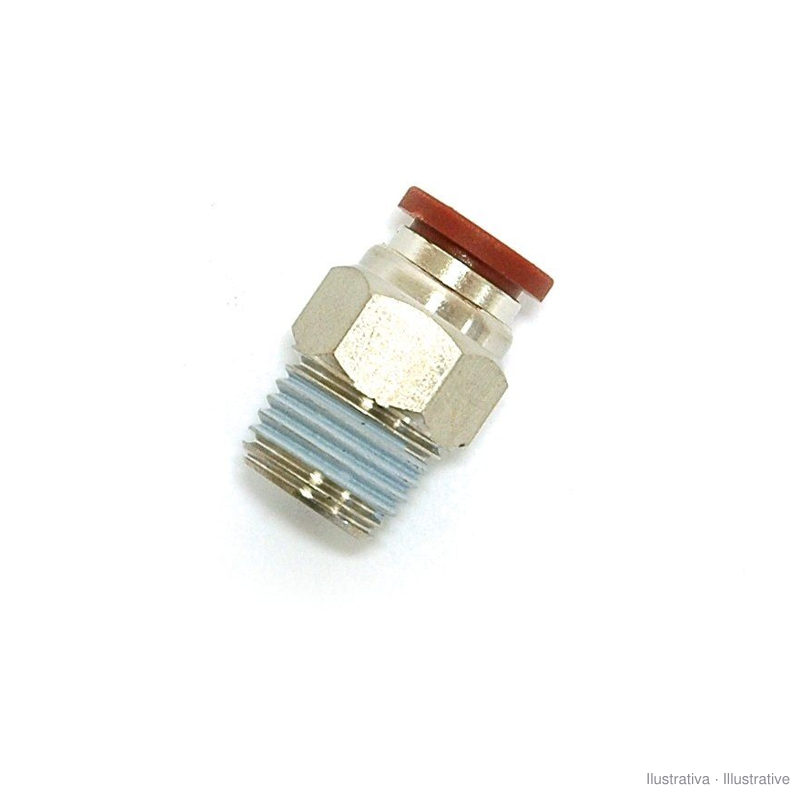

Gerade Steckverschraubung AG Aircomp, kegeliges Gewinde, Linie 301

Gerader Steckverbinder mit Außengewinde Aircomp der Serie 301.01 (Linie 301, kegeliges Gewinde). Das R-Gewinde hat eine bereits aufgebrachte PTFE-Dichtung, daher wird es direkt ohne Band in den Anschluss geschraubt. Das Gehäuse ist aus Technopolymer und der Schlauch wird auf der anderen Seite eingesteckt.

• Für Druckluft und Vakuum (bis -750 mmHg); nicht für andere Gase oder Flüssigkeiten geeignet
• Betriebsdruck: 0 bis 16 bar
• Temperatur: -20 bis 80 °C
• Empfohlener Schlauch: Nylon oder Polyurethan

Maße (Schlauch und Gewinde): Ø4 mm mit R1/8 oder R1/4; Ø6 mm mit R1/8 oder R1/4; Ø8 mm mit R1/8, R1/4 oder R3/8; Ø10 mm mit R1/4, R3/8 oder R1/2; Ø12 mm mit R1/4, R3/8 oder R1/2.

Das kegelige Gewinde dichtet im Gewindegang selbst: nicht zu fest anziehen, vor allem bei Gehäusen aus Aluminium oder Kunststoff.

Quelle: technischer Katalog Aircomp Raccordi, Version 2.0, April 2011.
