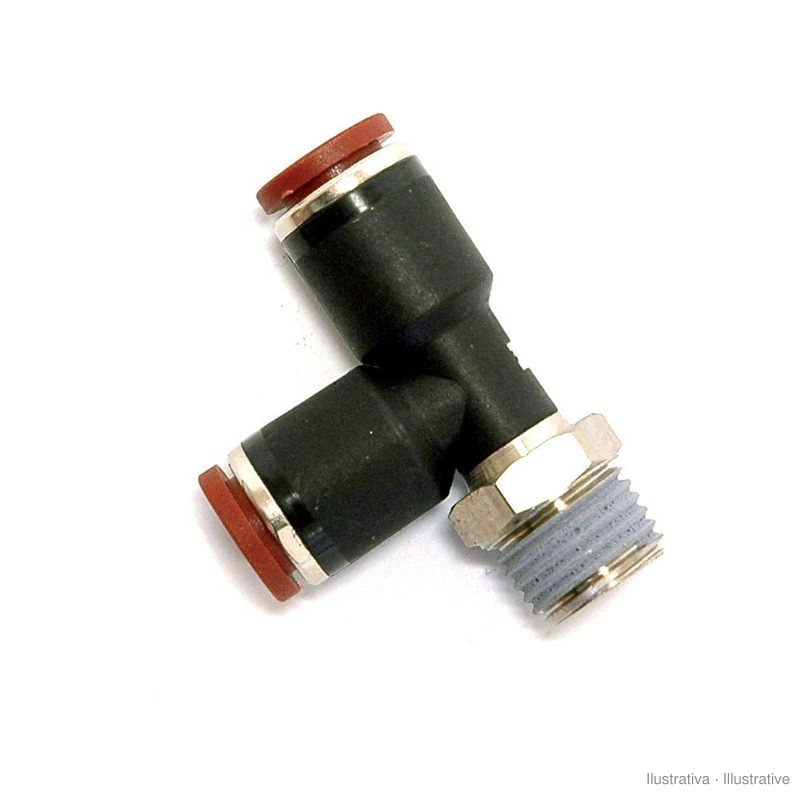

T-Stück seitlich AG, Steckanschluss Aircomp, kegeliges Gewinde, Linie 301

Seitliches T-Stück mit Außengewinde Aircomp der Serie 301.07 (Linie 301, kegeliges Gewinde mit aufgebrachter Dichtung). Einer der Schlauchausgänge liegt in Linie mit dem Gewinde und der andere im 90°-Winkel seitlich: es dient dazu, einen Punkt zu versorgen und gleichzeitig die Leitung zu einem anderen weiterzuführen.

• Für Druckluft und Vakuum (bis -750 mmHg); nicht für andere Gase oder Flüssigkeiten geeignet
• Betriebsdruck: 0 bis 16 bar
• Temperatur: -20 bis 80 °C
• Empfohlener Schlauch: Nylon oder Polyurethan

Maße (Schlauch und Gewinde): Ø4 mm mit R1/8; Ø6 mm mit R1/8; Ø8 mm mit R1/8 oder R1/4; Ø10 mm mit R1/4 oder R3/8; Ø12 mm mit R3/8 oder R1/2.

Mit beiden Ausgängen seitlich und dem Gewinde in der Mitte ist das richtige Teil das mittlere T-Stück (Serie 301.03).

Quelle: technischer Katalog Aircomp Raccordi, Version 2.0, April 2011.
