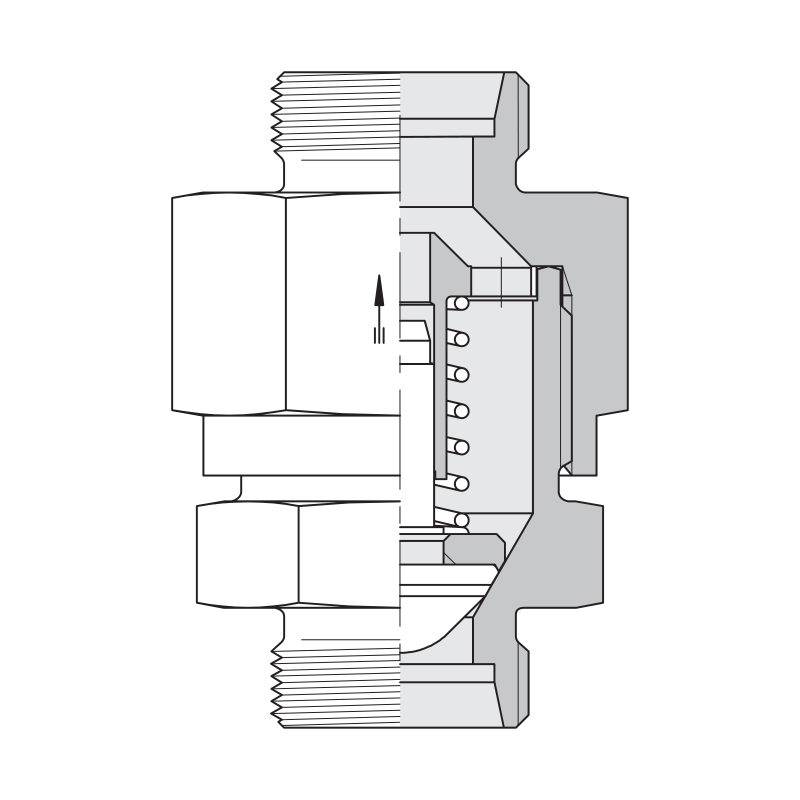

VOSS-Rückschlagventil RHD für DIN-Rohr

Das RHD ist ein Rückschlagventil, das direkt in die Rohrleitung eingebaut wird: es lässt das Öl in einer Richtung durch und sperrt in der Gegenrichtung. Beide Enden haben einen 24°-Rohranschluss (ISO 8434-1, frühere DIN 2353), es tritt also an die Stelle einer geraden Verschraubung.

Laut beigefügtem Datenblatt öffnet es bei ca. 1 bar und hat O-Ringe aus NBR.

Die Größe ist der Rohr-Außendurchmesser in Millimetern, gefolgt von der Reihe:

• Reihe L (leicht): 6, 8, 10, 12, 15, 18, 22, 28, 35 und 42 mm
• Reihe S (schwer): 6, 8, 10, 12, 14, 16, 20, 25, 30 und 38 mm

Die Reihen L und S haben unterschiedliche Muttern und Konen und sind nicht untereinander austauschbar. Prüfen Sie vor der Bestellung Rohrdurchmesser und Reihe und vor der Montage die Durchflussrichtung.

Quelle: technischer Katalog VOSS, Standard non-return valves.
