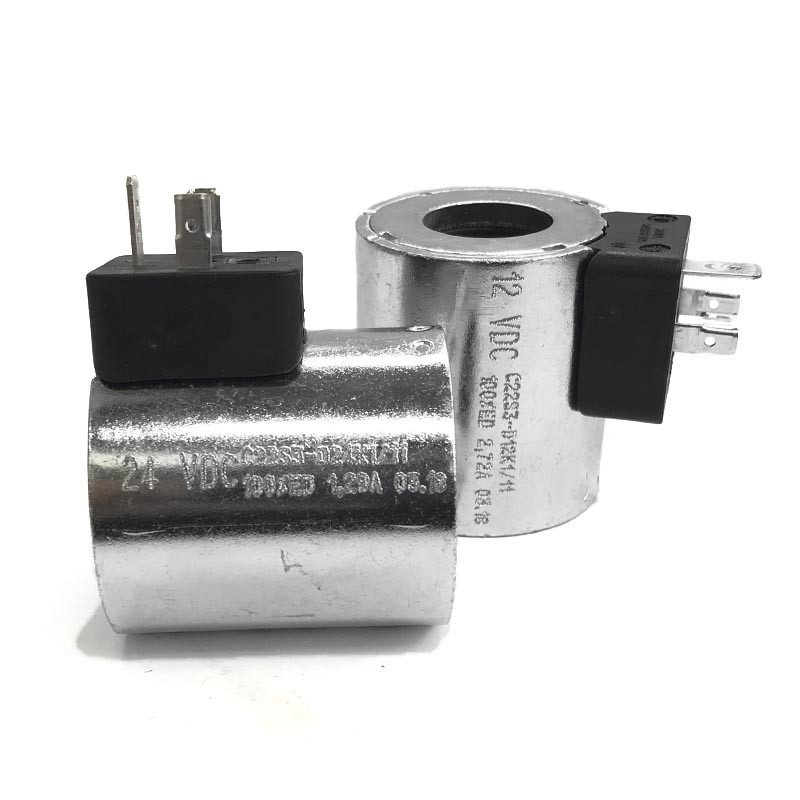

Duplomatic-Spule für Magnetventil DS3

37,51 €
Preis inkl. gesetzlicher MwSt. Lieferzeit je nach Zielland.

(30.5 € Ohne MwSt. Es gilt die gesetzliche MwSt.)

Ersatzspule für Magnetventile Duplomatic DS3 (NG6), Gleichstrom 12 bis 220 V oder Wechselstrom 24 bis 220 V, mit Stecker DIN 43650, AMP Junior oder Deutsch.

Duplomatic NG6 (CETOP 3): 110V AC
Menge
Auf Lager

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. D.DS3COILA110K1

30,50 € zzgl. MwSt.

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Technischer Leitfaden: Hydraulikventil wählen: Typen, Einbau, Spulen und Volumenstrom

Spule für die Wegemagnetventile Duplomatic DS3, NG6 (CETOP 3). Sie wird auf das Magnetrohr gesetzt und mit der Mutter befestigt; der Austausch erfolgt ohne Öffnen des Hydraulikkreislaufs.

  • Gleichstrom (Typ C22S3, für Rohr 22 mm): 12, 24, 48, 110 und 220 V; Leistung 28,2 bis 32,7 W je nach Spannung
  • Wechselstrom (Typ C20.6S3): 24, 48, 110 und 220 V
  • Standardstecker DIN 43650 (K1); bei 12 und 24 V DC auch mit Stecker AMP Junior (K2) oder Deutsch DT04 (K7)
  • Die DC-Spule ist um 360° auf dem Rohr drehbar; die AC-Spule um 90°

Die DC-Spule passt nicht auf ein AC-Rohr und umgekehrt. Prüfen Sie vor der Bestellung an der gebrauchten Spule Spannung, Stromart und Stecker.

Quelle: technischer Katalog Duplomatic DS3, Version 41 150/116 ED.

D.DS3COILA110K1

Technische Daten

Spulenbohrung
20,8 mm
22 mm
Spannung
12 V DC
24 V AC
24 V DC
48 V AC
48 V DC
110 V AC
110 V DC
220 V DC
230 V AC
Leistung
28,2 W
29,5 W
31 W
32,7 W
44 VA
48 VA
51 VA

Besondere Bestellnummern

Interner Barcode
2200111677698
Hersteller-Teilenummer (MPN)
DS3COILA110K1

Download

Datenblatt Duplomatic DS3

Datenblatt des Magnetventils Duplomatic DS3

Download (957.79KB)

4 andere Artikel in der gleichen Kategorie:

Angesehene Artikel

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Alle Optionen dieses Artikels (13)

Preise inkl. MwSt. zum gesetzlichen Satz

Beschreibung
Artikelnummer
Verfügbarkeit
Preis
12V DC
D.DS3COILD12K1
Auf Lager
12 V DC - AMP Junior
D.DS3COILD12K2
Auf Lager
12 V DC - Deutsch DT04
D.DS3COILD12K7
Auf Lager
24V AC
D.DS3COILA24K1
Auf Lager
24V DC
D.DS3COILD24K1
Auf Lager
24 V DC - AMP Junior
D.DS3COILD24K2
Auf Lager
24 V DC - Deutsch DT04
D.DS3COILD24K7
Auf Lager
48V AC
D.DS3COILA48K1
Auf Lager
48V DC
D.DS3COILD48K1
Letzte Stücke
110V AC
D.DS3COILA110K1
Auf Lager
110V DC
D.DS3COILD110K1
Auf Lager
220V AC
D.DS3COILA230K1
Auf Lager
220V DC
D.DS3COILD220K1
Auf Lager
