Schottverschraubung SV

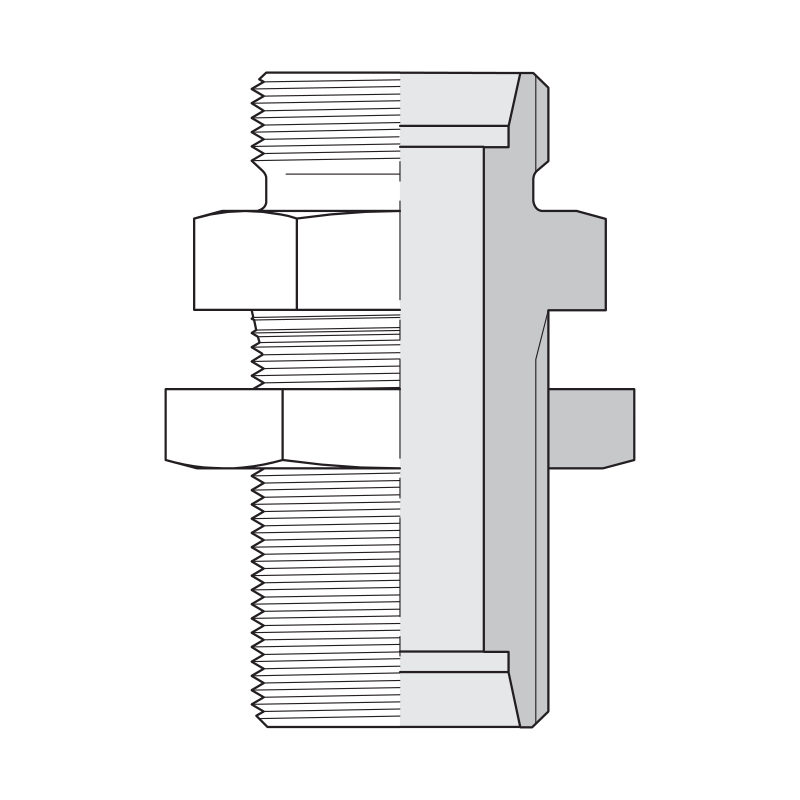

Die SV ist eine gerade Verschraubung mit langem Gewindekörper: sie geht durch das Blech, die Platte oder die Wand eines Tanks und wird mit einer Kontermutter befestigt. Beide Seiten werden über Mutter und Schneidring an Rohr DIN 2353 (ISO 8434-1, 24°-Konus) angeschlossen.

• Reihen L (6 bis 42 mm) und S (6 bis 38 mm)
• Nenndruck laut VOSS-Datenblatt: Reihe L 500 bar bis 10 mm, 400 bar von 12 bis 18 mm und 250 bar von 22 bis 42 mm; Reihe S 800 bar bis 10 mm, 630 bar von 12 bis 16 mm und 420 bar von 20 bis 38 mm

Prüfen Sie Rohrdurchmesser, Reihe und Blechdicke. Die Kontermutter wird ebenfalls separat verkauft. Es wird nur der Körper verkauft: DIN-Mutter und Schneidring werden separat gekauft und stehen im Zubehör dieses Artikels.

Quelle: technischer Katalog VOSS Hydraulic connection technology, Version 7004695700/201812/01.
