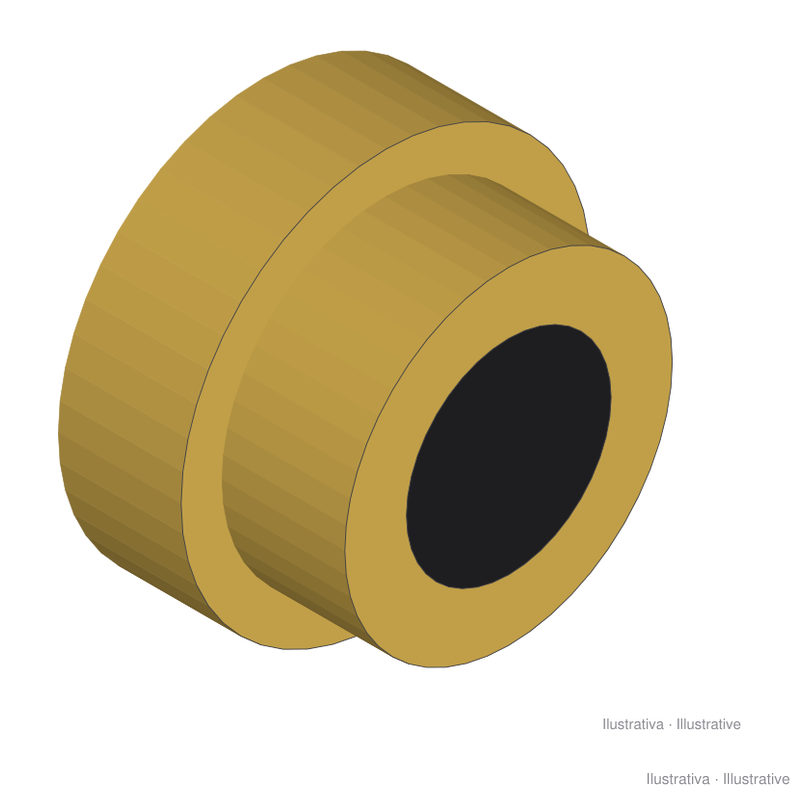

Doppelkonus DIN für Schmierung (Baureihe LL)

Schneidring der Reihe LL, der extraleichten Reihe der DIN-Schneidringverschraubungen, für Stahlrohr mit 6, 8, 10 oder 12 mm Außendurchmesser. Es ist die Reihe für Zentralschmierleitungen und andere dünne Niederdruckleitungen.

Er wird mit der DIN-Mutter der Reihe LL auf dem Rohr montiert: beim Anziehen der Mutter an der Verschraubung schneidet der Ring in das Rohr und dichtet ab. Laut beigefügtem VOSS-Datenblatt sind die LL-Ringe (Typ 1S) von 4 bis 8 mm für PN 100.

Das Optionsmaß ist der Außendurchmesser des Rohrs. Prüfen Sie ihn mit einem Messschieber und verwenden Sie immer einen neuen Schneidring, wenn Sie das Rohr neu ablängen.

Quelle: technisches Datenblatt VOSS 1S and VOSS Ring M cutting rings.
