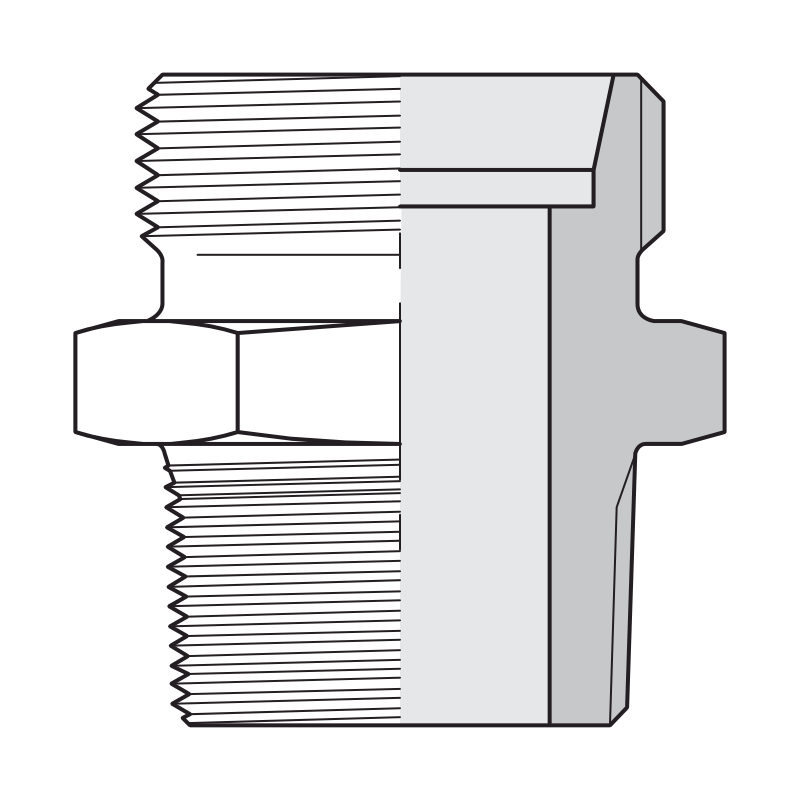

Rohr-Gewinde-Verbinder GE für Schmierung (Baureihe LL)

Gerade Einschraubverschraubung (VOSS-Typ GE) für Rohr der Reihe LL, der extraleichten Reihe der Zentralschmierleitungen. Auf der einen Seite wird das Rohr über Schneidring und DIN-Mutter der Reihe LL angeschlossen; auf der anderen wird sie in die Bohrung von Pumpe, Verteiler oder Schmierstelle geschraubt.

Verfügbare Optionen:

• Rohr 4 mm: Gewinde 1/8"
• Rohr 6 mm: Gewinde 1/8", M6x1, M8x1 oder M10x1
• Rohr 8 mm: Gewinde 1/4"

Laut beigefügtem VOSS-Datenblatt haben die GE-Verschraubungen der Reihe LL in diesen Größen ein kegeliges Außengewinde (BSPT, mit R gekennzeichnet, oder metrisch kegelig), das im Gewinde selbst dichtet, und sind für PN 100.

Prüfen Sie vor der Bestellung den Außendurchmesser des Rohrs und das Gewinde der Bohrung (Durchmesser und Steigung). Wenn Sie nicht sicher sind, ob die Bohrung zylindrisch oder kegelig ist, vergleichen Sie mit dem zu ersetzenden Teil. Es wird nur der Körper verkauft: DIN-Mutter und Schneidring der Reihe LL werden separat gekauft und stehen im Zubehör dieses Artikels.

Quelle: technisches Datenblatt VOSS Male stud connectors.
