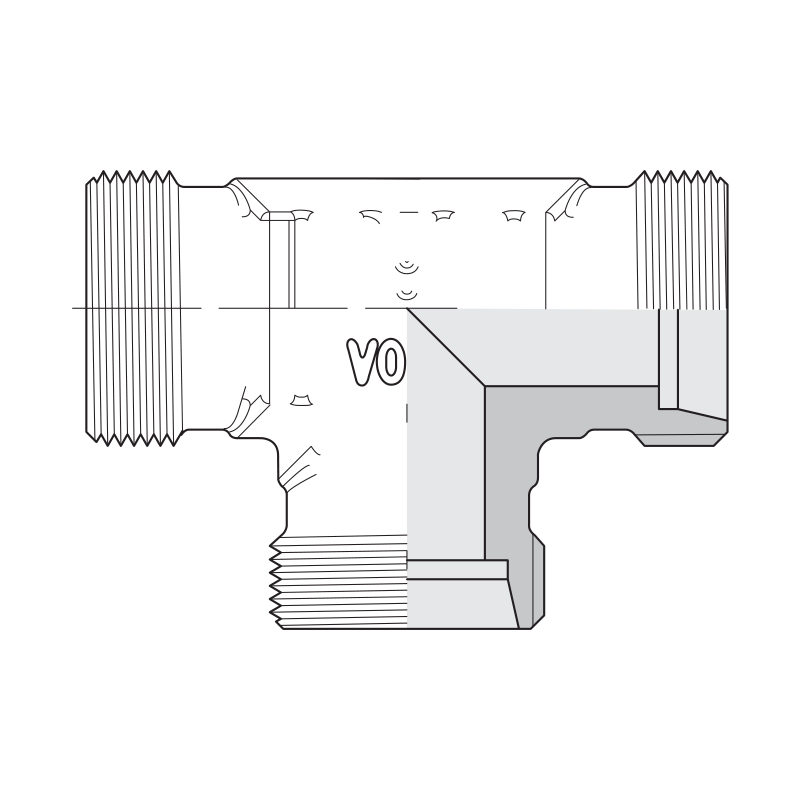

T-Stück Rohr-Rohr-Rohr T

T-Stück mit allen drei Enden für Rohr DIN 2353 (ISO 8434-1, 24°-Konus), jedes zur Montage mit Mutter und Schneidring. Es teilt eine starre Rohrleitung in zwei oder führt zwei zu einer zusammen.

• Reihen L (6 bis 42 mm) und S (6 bis 38 mm)
• Es wird nur der Körper verkauft: DIN-Mutter und Schneidring werden separat gekauft und stehen im Zubehör dieses Artikels
• Nenndruck laut VOSS-Datenblatt: Reihe L 500 bar bis 10 mm, 400 bar von 12 bis 18 mm und 250 bar von 22 bis 42 mm; Reihe S 800 bar bis 10 mm, 630 bar von 12 bis 16 mm und 420 bar von 20 bis 38 mm

Die drei Rohre haben denselben Durchmesser und dieselbe Reihe; um ein kleineres Rohr an einem Zweig anzuschließen, fügen Sie eine Reduzierung KOR hinzu. Wählen Sie nach Rohr-Außendurchmesser und Reihe (L oder S), die am Gewinde der Mutter zu erkennen ist: 12L hat Mutter M18x1,5 und 12S Mutter M20x1,5.

Quelle: technischer Katalog VOSS Hydraulic connection technology, Version 7004695700/201812/01.
