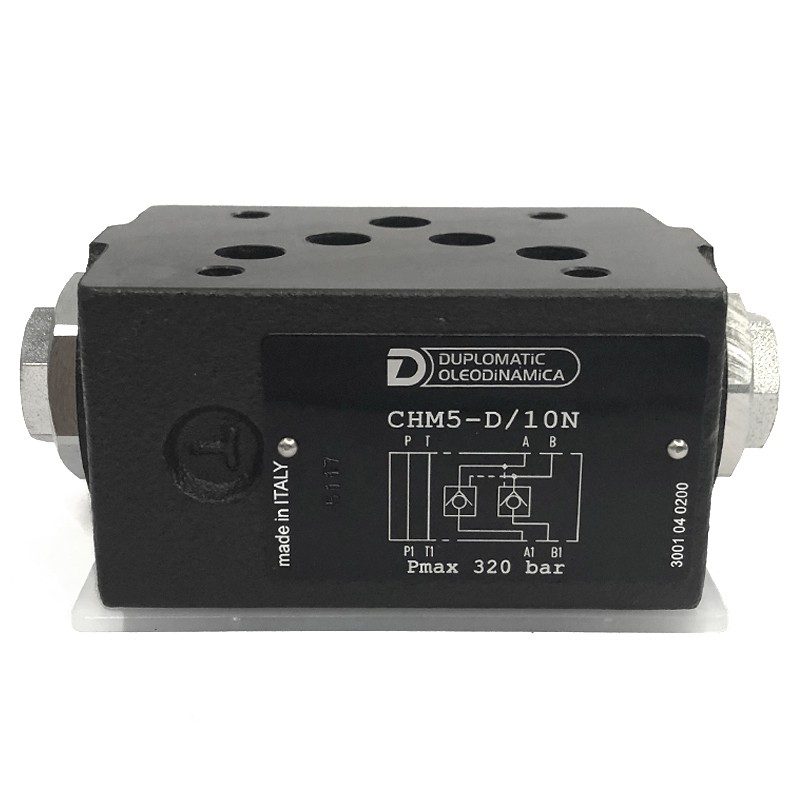

Valvola di non ritorno pilotata doppia modulare NG10 (CETOP 5) Duplomatic CHM5-D
316,98 €
Prezzo comprensivo di IVA all’aliquota di legge
Tempi di consegna in base al Paese di destinazione.
(257.71 € IVA esclusa. Si applica l’IVA all’aliquota di legge.)
Valvola di non ritorno pilotata doppia Duplomatic CHM5-D, modulare NG10 (CETOP 5), che tiene l'attuatore sulle linee A e B, fino a 320 bar e 120 l/min.
Valvola di non ritorno pilotata in versione modulare, montata sotto l'elettrovalvola NG10 (CETOP 5, ISO 4401-05). La versione D ha una non ritorno su ogni linea, A e B: con il distributore al centro, il cilindro resta fermo nelle due direzioni. Quando c'è pressione su una linea, questa pressione apre la non ritorno della linea opposta e l'olio torna al serbatoio.
- Pressione massima: 320 bar
- Portata massima: 120 l/min
- Rapporto di pilotaggio: 2,3:1; rapporto di decompressione: 14,9:1
- Pressione di apertura della non ritorno: 2 bar
- Peso: 2,2 kg
La pre-apertura decomprime la camera del cilindro prima di aprire completamente, quindi l'avvio del movimento è dolce. Per trattenere un solo lato ci sono le versioni SA e SB.
Fonte: catalogo tecnico Duplomatic CHM5, versione 65 360/110 ED.
D.CHM5D
Scheda tecnica
- Pressione
- ≤ 320 bar
- Portata
- ≤ 120 L/min
- Interfaccia CETOP
- NG10 (CETOP 5)
Riferimenti Specifici
- Codice a barre interno
- 2200111677940
- MPN
- CHM5-D
