Rohr-Gewinde-Verbinder GAI metrisch

Name: Rohr-Gewinde-Verbinder GAI metrisch
Brand: VOSS
Availability: InStock

9,64 €

Preis inkl. gesetzlicher MwSt. Lieferzeit je nach Zielland.

(7.84 € Ohne MwSt. Es gilt die gesetzliche MwSt.)

Verschraubung VOSS GAI von DIN-Rohr auf metrisches Innengewinde.

Zubehör DIN GAI: 10L - M14x1.5

Menge

Auf Lager

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. 1.5912.10LM

7,84 € zzgl. MwSt.

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Technischer Leitfaden: BSP- und NPT-Gewinde: BSPP, BSPT und NPT erkennen und messen

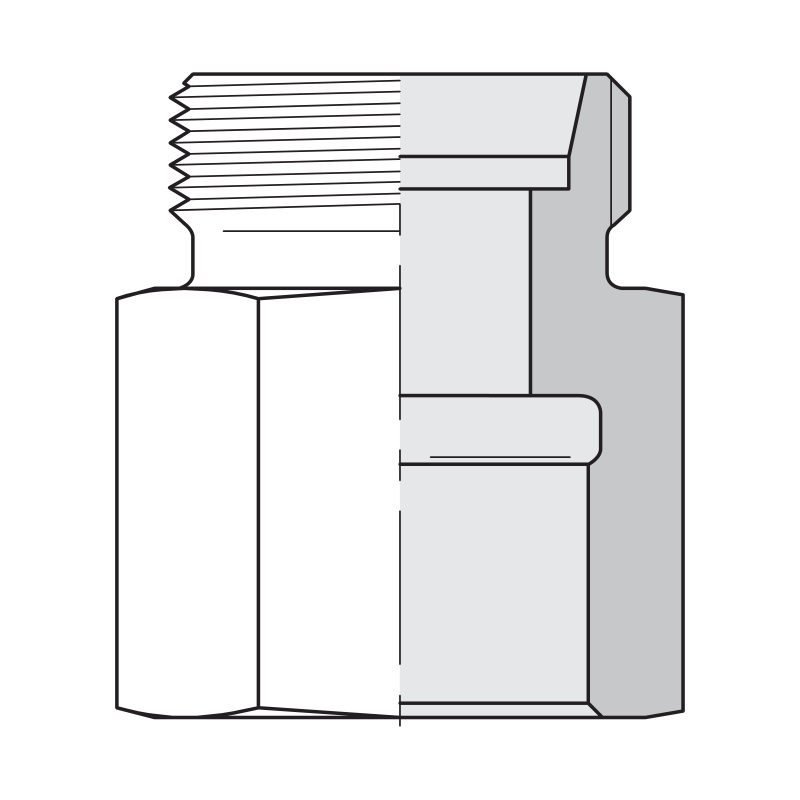

Die GAI hat auf der einen Seite einen Anschluss für Rohr DIN 2353 (ISO 8434-1, 24°-Konus), der mit Mutter und Schneidring montiert wird, und auf der anderen ein zylindrisches metrisches Innengewinde. Am Ende eines Rohrs nimmt sie ein Manometer, einen Verschlussstopfen, einen Sensor oder ein anderes Teil mit metrischem Außengewinde auf.

Rohr von 6L bis 22L und von 6S bis 14S
Gewinde von M10x1 (6L) bis M26x1,5 (22L)
Nenndruck laut VOSS-Datenblatt: Reihe L 315 bar bis 18 mm und 160 bar bei 22 mm; Reihe S 630 bar

Jede Option gibt Rohr und Gewinde an (zum Beispiel 12L - M16x1,5). Prüfen Sie Durchmesser und Reihe des Rohrs sowie das Gewinde des zu montierenden Teils. Es wird nur der Körper verkauft: DIN-Mutter und Schneidring werden separat gekauft und stehen im Zubehör dieses Artikels.

Quelle: technischer Katalog VOSS Hydraulic connection technology, Version 7004695700/201812/01.
