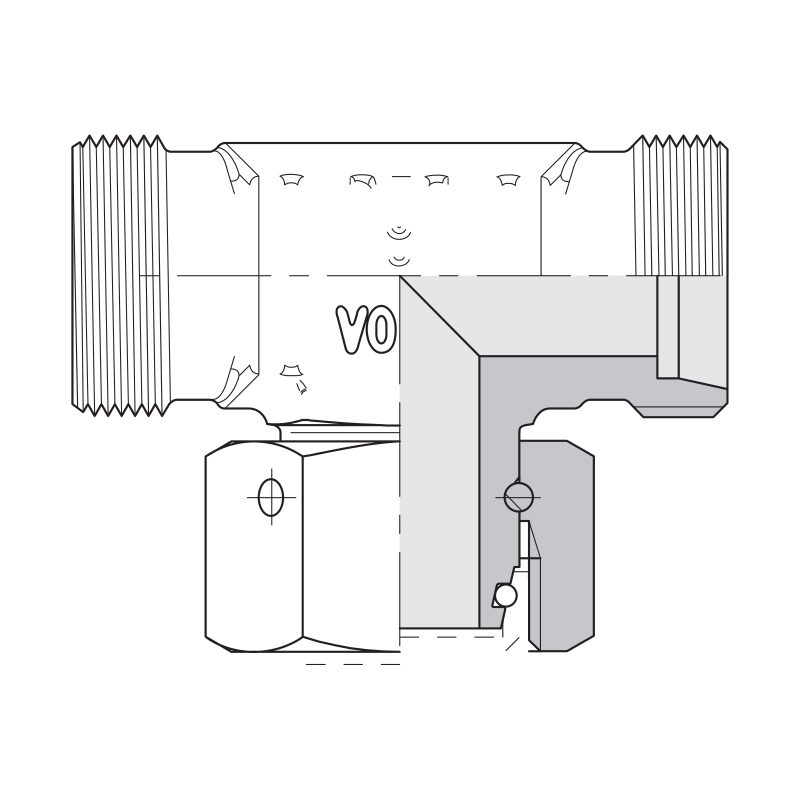

T-Stück AG-IG-AG EVT

T-Stück des Systems DIN 2353 (ISO 8434-1, 24°-Konus), bei dem der mittlere Zweig einen Stutzen mit Konus und O-Ring hat: er wird anstelle eines Rohrs in einen DIN-Körper eingesetzt und lässt sich vor dem Endanzug in die richtige Lage drehen. Die beiden anderen Enden werden über Mutter und Schneidring an das Rohr angeschlossen.

• Reihen L (6 bis 42 mm) und S (6 bis 38 mm)
• O-Ring aus FKM, laut VOSS-Datenblatt
• Nenndruck laut VOSS-Datenblatt: Reihe L 500 bar bis 10 mm, 400 bar von 12 bis 18 mm und 250 bar von 22 bis 42 mm; Reihe S 800 bar bis 10 mm, 630 bar von 12 bis 16 mm und 420 bar von 20 bis 38 mm

Wählen Sie nach Rohr-Außendurchmesser und Reihe (L oder S), die am Gewinde der Mutter zu erkennen ist: 12L hat Mutter M18x1,5 und 12S Mutter M20x1,5. Es wird nur der Körper verkauft: DIN-Mutter und Schneidring werden separat gekauft und stehen im Zubehör dieses Artikels.

Quelle: technischer Katalog VOSS Hydraulic connection technology, Version 7004695700/201812/01.
